Le point en quelques lignes :
Le raccordement électrique d’un interrupteur simple nécessite de couper le courant en amont pour respecter la sécurité électrique. La connexion du fil de phase sur la borne L et du fil de retour lampe sur la borne 1 garantit le bon fonctionnement de l’appareil. Un bricoleur aguerri met en moyenne 20 à 40 minutes pour réaliser cette tâche essentielle en respectant les normes.
Est-il réellement nécessaire d’être électricien pour effectuer un branchement d’interrupteur simple et assurer une installation électrique fiable ? La méconnaissance des fonctions distinctes du fil de phase, du neutre et du fil retour lampe peut engendrer des risques importants, notamment si le courant n’est pas correctement coupé avant intervention. En comprenant les principes de base et en utilisant du matériel adapté comme une boîte d’encastrement, il devient possible de maîtriser soi-même ces connexions. Cette approche garantit une manipulation sécurisée tout en permettant d’économiser sur les frais d’un professionnel.
Étapes essentielles pour le branchement d’un interrupteur simple
Le premier réflexe avant toute manipulation consiste à couper le courant. Agissez en désactivant le disjoncteur principal afin d’assurer une sécurité électrique optimale. Ensuite, vérifiez l’absence de tension à l’aide d’un testeur adapté sur tous les fils concernés. Ce contrôle garantit que le circuit est hors tension.
Préparez les fils électriques en dénudant environ 1 centimètre d’isolant à leurs extrémités. Faites-le délicatement pour ne pas endommager le cuivre et éviter de laisser du cuivre apparent. Ces précautions empêchent les risques de court-circuit.
Pour une installation standard, placez l’interrupteur dans une boîte d’encastrement prévue à cet effet. Dans les bâtiments anciens ou pour des murs difficiles à percer, un boîtier en saillie fixé en surface représente une bonne alternative.

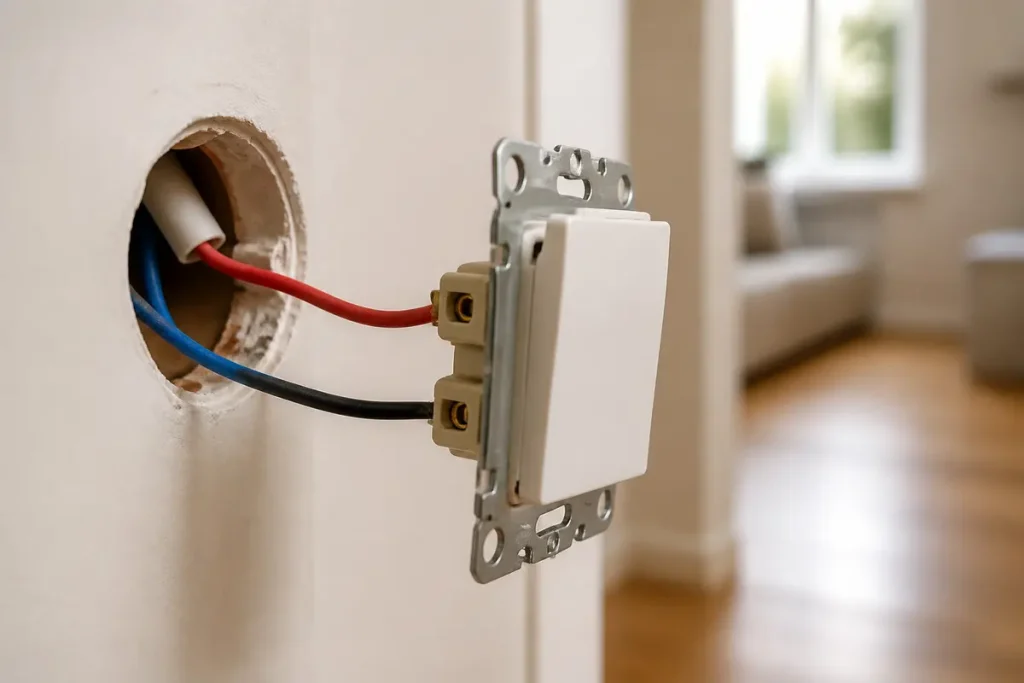

Le raccordement commence par connecter le fil de phase, généralement rouge ou marron, à la borne L de l’interrupteur simple. Le fil de retour lampe, souvent violet ou orange, se branche sur la borne 1. Le fil neutre, bleu, ne passe jamais par l’interrupteur mais arrive directement à la lampe.
Avant de fixer l’appareil, assurez-vous que les fils sont bien serrés, sans cuivre apparent ni tension résiduelle. La fixation doit être solide pour éviter tout mouvement qui pourrait entraîner un faux contact ou un dysfonctionnement.
Enfin, remettez le courant et testez votre montage. L’éclairage doit s’allumer et s’éteindre à chaque utilisation de l’interrupteur. Un bricoleur aguerri nécessite entre 20 et 40 minutes pour réaliser ce type d’opération, une information rassurante quant au temps à prévoir.
Identification des fils pour le branchement d’un interrupteur simple
Différences entre phase, retour lampe et neutre
Dans un circuit électrique domestique, trois fils ont des fonctions distinctes. La phase, en rouge ou marron, amène le courant vers l’interrupteur. Le retour lampe, en violet ou orange, revient de l’interrupteur pour alimenter la lampe. Le neutre, en bleu, complète le circuit mais ne doit pas être interrompu par l’interrupteur.
Il est essentiel de ne jamais confondre ces fils. L’interrupteur ne doit jamais couper le neutre pour des raisons de sécurité, car couper le neutre laisse la lampe sous tension, ce qui peut provoquer des électrocutions.
Repérage des couleurs et sections des câbles
Les fils doivent avoir une section adaptée : 1,5 mm² est la norme minimale recommandée pour un circuit d’éclairage. Cette section garantit la bonne tenue du courant et évite toute surchauffe.
Le fil de terre, vert et jaune, est également indispensable. Même s’il ne passe pas par l’interrupteur simple, il protège l’installation contre les risques d’électrocution. Respectez strictement les codes couleur pour faciliter le repérage et l’entretien ultérieur de l’installation.
Un mot de notre part. “Toujours vérifier l’absence de tension avec un testeur avant chaque intervention, c’est une étape incontournable pour garantir votre sécurité.”
Repérage des bornes L et 1 et schéma de câblage
Branchement des bornes L et 1 sur un interrupteur simple
La borne L correspond à l’arrivée du fil de phase. C’est là que le courant électrique entre dans l’interrupteur. La borne 1 sert à connecter le fil qui retourne vers la lampe. Ce repérage est crucial : brancher ces fils aux mauvaises bornes peut empêcher le bon fonctionnement de l’éclairage.
Assurez-vous de bien serrer les vis des bornes pour éviter un mauvais contact. Un fil mal fixé peut provoquer une surchauffe qui endommagerait votre installation.
Fonction du fil de phase et du fil retour lampe
La phase transportant le courant vers l’interrupteur est interrompue dès que celui-ci est basculé en position « off ». Le fil de retour lampe ferme le circuit en alimentant l’ampoule lorsque l’interrupteur est enclenché. Cette organisation assure que seule la phase est interrompue, et non le neutre.
Il est possible de commander plusieurs lampes en branchant leurs fils de retour ensemble sur la même borne 1. Cependant, respectez bien la section des câbles pour ne pas dépasser la puissance maximale supportée.
Normes NF C 15-100 et sécurité avant installation
La norme NF C 15-100 a pour objectif de sécuriser l’ensemble des installations électriques domestiques. Elle impose notamment une hauteur de pose pour les interrupteurs comprise entre 0,90 m et 1,30 m du sol fini afin d’assurer une utilisation pratique et sécurisée.
Le circuit d’éclairage doit être protégé par un disjoncteur de 10 A ou 16 A. La section minimale des fils doit être de 1,5 mm². La mise à la terre est obligatoire, même si l’interrupteur simple ne la supporte pas directement, elle est indispensable pour le luminaire.
Évitez les erreurs fréquentes : ne jamais inverser phase et neutre, toujours serrer correctement les connexions, et ne jamais intervenir sans avoir coupé le courant. Une bonne pratique consiste à faire un test de continuité avec un multimètre après les branchements. Ce contrôle complémentaire permet de détecter un mauvais contact avant la fixation finale.
Il est conseillé de choisir du matériel conforme aux normes NF et CE, provenant de fabricants reconnus. En cas de doute sur la complexité de l’installation, n’hésitez pas à solliciter un professionnel certifié.
Variantes dans l’installation : va‑et‑vient, encastré et saillie
L’interrupteur simple est adapté pour commander un point lumineux depuis un seul emplacement. Pour commander un même éclairage depuis deux points, il faut un interrupteur va-et-vient. Ce dernier utilise des fils navettes en plus pour relier deux interrupteurs entre eux.
Le branchement d’un interrupteur va-et-vient est plus complexe et nécessite une bonne compréhension du schéma de câblage. Les fils de phase, retour lampe et navettes doivent être repérés précisément pour garantir une installation fonctionnelle et sécurisée.
Concernant la pose, l’interrupteur encastré se loge dans une boîte d’encastrement insérée dans le mur, assurant un rendu esthétique et protégeant les fils. La fixation doit être réalisée avec soin pour éviter toute pression sur les câbles.
Le modèle en saillie s’installe en surface du mur, dans un boîtier visible. Cette solution est idéale pour les murs en béton ou les bâtiments anciens où creuser lisse est difficile.
- Interrupteur encastré : finition discrète, adapté pour rénovations et constructions neuves.
- Interrupteur en saillie : facile à installer, adapté aux espaces techniques ou anciens.
- Interrupteur va-et-vient : commande l’éclairage depuis deux endroits, nécessite un câblage spécifique avec fils navettes.
Peut-on effectuer un branchement d’interrupteur simple sans être électricien ?
Il est possible pour un bricoleur amateur de réaliser un branchement d’un interrupteur simple. Cela demande cependant de connaître les règles de sécurité électrique et d’avoir les bons outils : tournevis isolé, pince à dénuder, testeur de tension ou multimètre, et boîte d’encastrement ou boîtier en saillie.
L’essentiel est de toujours couper le courant avant de commencer, de vérifier l’absence de tension, et de respecter le schéma de câblage. En cas de doute sur votre capacité à réaliser l’opération, il est fortement recommandé de contacter un électricien qualifié pour maîtriser les risques et garantir la conformité à la norme NF C 15-100.
Pourquoi l’interrupteur ne coupe-t-il que la phase et jamais le neutre ?
La coupure de la phase par l’interrupteur simple découle d’une règle de sécurité fondamentale. Si le neutre était coupé à la place, le circuit serait techniquement interrompu mais la lampe resterait sous tension, ce qui présenterait un risque d’électrocution en cas de contact avec la partie métallique de l’ampoule.
En coupant la phase, l’appareil s’éteint réellement et le courant est interrompu à l’avant de la lampe. Le neutre restant connecté assure le retour du courant vers le tableau sans danger pour l’utilisateur.
FAQ — Branchement d’un interrupteur simple
Comment brancher un interrupteur simple avec deux fils ?
Le branchement d’un interrupteur simple avec deux fils consiste à connecter le fil de phase à la borne L et le fil retour lampe à la borne 1. Le neutre n’est pas raccordé à l’interrupteur, il va directement à la lampe. La coupure se fait toujours sur la phase.
Où brancher les fils sur un interrupteur simple ?
Les fils se branchent avec la phase sur la borne L et le retour lampe sur la borne 1. Le neutre, en bleu, ne passe jamais par l’interrupteur. Cette disposition assure que seule la phase est interrompue pour garantir la sécurité.
Comment brancher un interrupteur simple avec trois fils ?
Avec trois fils, on reconnait phase, neutre et retour lampe. La phase va à la borne L, le retour lampe à la borne 1, et le neutre contourne l’interrupteur pour aller directement à la lampe. Le fil de terre, s’il est présent, protège l’installation mais n’est pas relié à l’interrupteur.
Comment brancher une prise à un interrupteur simple ?
Brancher une prise à un interrupteur simple nécessite de comprendre que l’interrupteur commande uniquement la phase d’un circuit d’éclairage, pas une prise. Pour contrôler une prise, un dispositif spécifique est requis, car l’interrupteur simple ne gère pas le neutre.
Comment réaliser le branchement d’un interrupteur simple lumière ?
Le branchement d’un interrupteur simple lumière se fait en coupant d’abord le courant, puis en connectant la phase sur L et le retour lampe sur 1. Le neutre rejoint directement la lampe. L’interrupteur est installé en encastré ou en saillie suivant le support.
Pourquoi l’interrupteur simple ne coupe-t-il que la phase et jamais le neutre ?
L’interrupteur simple coupe uniquement la phase pour des raisons de sécurité. Couper le neutre laisserait la lampe sous tension, ce qui expose à des risques d’électrocution. La coupure de la phase garantit une extinction complète et sécurisée de l’éclairage.
